فایل های مورد نیاز در نرم افزار تریون شامل سه فایل th و th2 و thconfig می باشد.
th : فایل متنی داده های نقشه برداری است که در آن اطلاعاتی نظیر تاریخ برداشت ، تیم برداشت ، مختصات ایستگاه دهانه و در مجموع کل داده های برداشت شده نظیر شاتهای اصلی و کمکی ذخیره می گردد. برخی ویژگی های مهم در متون فایل های th :
• یک فایل با " survey name " آغاز و در انتها با " endsurvey " بسته می شود که به آن یک "بلوک" گفته می شود.
• در هر بلوک قسمت دیگری وجود دارد که با " centerline " شروع و با " endcenterline " خاتمه یافته و همه داده های برداشت شده را در خود جای می دهد.
• علامت # در ابتدای هر سطری که قرار گیرد آن سطر فقط بعنوان یک کامنت یا توضیح در نظر گرفته شده و از دستور محاسبات خارج می گردد.
برخی واژه ها که در فایل های th جهت افزایش اطلاعات فایل به کار می روند :
• date : تاریخ نقشه برداری
• team : اسامی نقشه برداران
• data : نوع چیدمان داده ها در سطرهای زیرین
• unit : تغییر واحدها ( بطور پیش فرض متر و درجه است )
• declination : میزان انحراف مغناطیسی
• fix : مختصات دهی به یک یا چند ایستگاه
• input : وارد کردن فایل های دیگر
• equate : متصل کردن نقاط مشترک بین دو فایل ( ابتدا نام ایستگاه سپس علامت @ و بعد هم نام فایل مورد نظر )
نمونه ای از متن یک فایل th :
survey name -title "cave title"
centerline
date 2015.8.26
team "name/surname" notes
fix 1 423488 38910888 2245
data normal from to length clino compass
1 2 4.37 12.5 321
2 3 12.56 -10 176
...
...
endcenterline
input file.th2
endsurvey

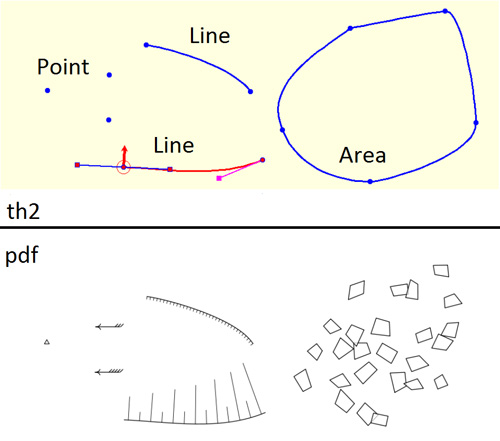

th2 : فایل داده های ترسیمی است که در آن طراحی های انجام شده در سه دسته بندی قرار می گیرند :
• Point یا نقاطی که در طراحی وجود دارد ( ایستگاه ها ، علائم و ... )
• Line یا خطوطی که در طراحی وجود دارد ( بدنه ها ، چاه ها ، پله ها و ... )
• Area یا محدوده هایی که در طراحی وجود دارد ( محوطه ماسه ای ، گلی ، حوضچه ها و ... )
نکته مهم در این فایل ها این است که شما علائم و یا دیگر جزئیات را در ویرایشگر مشاهده نمی کنید و تنها با یک سیستم کددهی به برنامه می فهمانید که در موقع خروجی گرفتن چه طرحی برای شما پیاده کند. بطور مثال یک نقطه را از قسمت تنظیمات بعنوان ایستگاه و نقطه دیگر را بعنوان جهت وزش باد ، یک خط را بعنوان پله و خط دیگر را بعنوان جهت شیب و نهایتا یک محدوده را بعنوان محوطه سنگریزه ای در نظر می گیرید ، این ملاحظات تنها زمانی به نمایش در می آیند که شما یک خروجی از داده ها بگیرید.
thconfig : فایل پیکربندی اطلاعات که به برنامه فرمان می دهد چه کاری انجام دهد و چگونه و برای خروجی گرفتن از برنامه ضروری است. این فایل با ویرایشگرهای متنی نظیر Notepad قابل ایجاد است البته با تغیر پسوند فایل از txt به thconfig .
نکته : برنامه Microsoft Word برای کار با این فایلها مناسب نیست.
سه دستورالعمل مهم در این فایل گنجانده می شود :
• وارد کردن فایل مرجع داده ها که با واژه " source " شروع می شود
• ورود گزینه های جانبی نظیر کادر ، فهرست ، توضیحات نقشه و .... که با " layout name " شروع و با "end layout" خاتمه می یابد ( در صورت حذف این دستورالعمل خللی در روند کار ایجاد نمی گردد )
• نوشتن خروجی های درخواستی که با واژه " export " شروع می شود
نمونه ای از دستورات یک فایل پیکر بندی در زیر قابل مشاهده است :
source cave.th
layout cave
scale 1 500
grid bottom
grid-size 10 10 10 m
endlayout
export map -projection plan -o plan.pdf
export map -projection extended -o profile.pdf
export atlas -projection plan -o atlas.pdf
export map -projection plan -o plan.kml
export model -o model.3d
export model -o model.lox
export model -o model.kml
