در سال 1995 و در دومین گردهمایی بین المللی نقشه برداری زیرزمینی در سوئیس ، کشورهای مختلف توافق کردند جهت همسان سازی و ایجاد نقشه هایی که برای همگان قابل خواندن باشند یک مجموعه علائم را بررسی و بصورت استاندارد تهیه کنند . پس از آن با جمع آوری نمادهای هر کشور و ارائه لیست مشترک پیشنهادی در کنگره اتحادیه جهانی غارشناسی ( UIS ) در سال 1997 توسط نمایندگان کشورهای عضو به تصویب رسیده و منتشر گردید.
وجود یک راهنمای علائم در کنار نقشه ها ضروری است البته تنها بایستی علائمی که در یک نقشه وجود دارد را در راهنمای نقشه قرار داد و آوردن تمامی علائم در راهنما ضرورتی ندارد ضمن اینکه اندازه این علائم لزوما با مقیاس نقشه متناسب نیستند .
نکته مهم : استفاده از نمادها در نقشه غار مستلزم شناخت کافی هر یک از آنها است علی الخصوص غار نهشته ها . فراموش نگردد که استفاده ناصحیح از این نمادها می تواند یک غارنورد یا غارشناس را گمراه نماید.

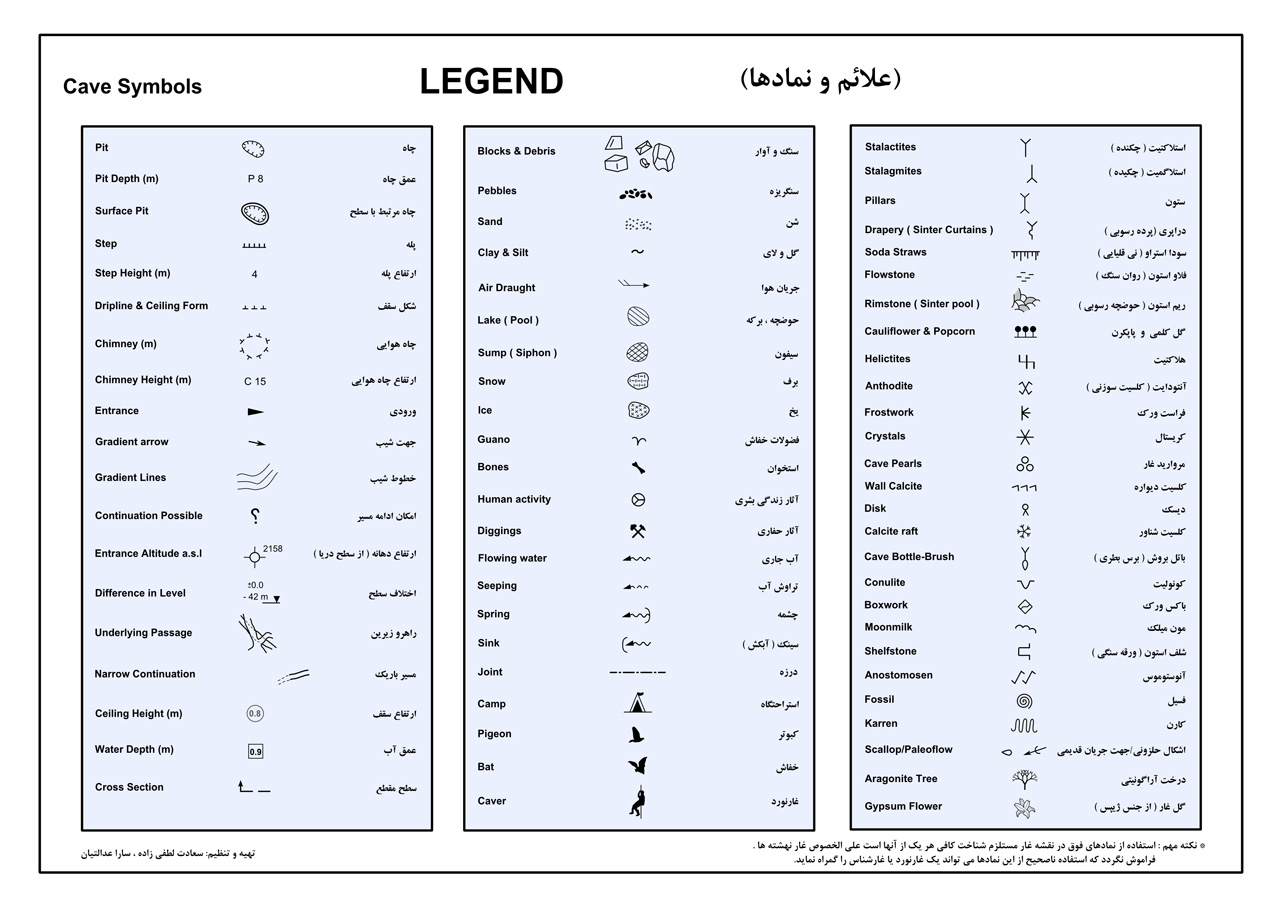

• علائم مهمی که در ارائه یک نقشه خوب می تواند وجود داشته باشد :
علامت ورودی، عمق چاه ها ، ارتفاع پله ها ، ارتفاع تالارها ، عمق حوضچه ها ، عمق انتهایی ( نسبت به دهانه ) مسیرهایی که بن بست میشوند ، نمایش تغییرات سقف ، محل دودکش ها ( چاههای هوایی ) ، جهت شیبها ، علائم غار نهشته ها ، مسیر جریان های آب ، نوشتن اسم معابری که از قبل نامگذاری شده اند ، نوع و محل غارزی ها ، نمایش جهت برش در پروفایل ، نمایش میله ای عمق در پروفایل و ....
جهت دریافت و دانلود فایلهای علائم نقشه های غار به مطلب لیست علائم نقشه مراجعه نمایید .
